產品介紹

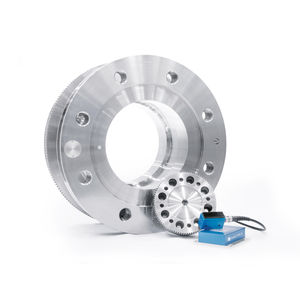

Magtrol公司生產的新型TF法蘭式扭力傳感器設計小巧，無軸承，無需維護，對于扭矩測量應用有許多吸引人的好處。TF系列的高扭轉剛度使其可以直接安裝到機器主軸或法蘭上，無需在另一端使用聯軸器。這樣可以方便地集成到測試系統中，減小試驗臺的總長度，降低成本。 采用應變片技術，TF 扭力傳感器精確的遙測系統可以進行高精確的信號傳輸。安裝在測量法蘭里的信號放大器把測量信號放大，將其調制為高頻并感應傳輸（通過HF發射器）到接收器。在接收器中，數字量扭矩信號被轉換成±10 V DC模擬輸出信號。通過可選的速度傳感器，轉速可以被測量和轉換成一個TTL輸出信號。 法蘭式扭力傳感器的非接觸式設計允許轉子天線和HF發射器之間的間隙達到5 mm (一般1-3 mm)，使任何軸向或徑向偏差不會影響信號獲取。這種扭矩測量系統的另一優勢是不受信號干擾的影響，這是因為與其它設計不同的是，天線無需環繞于測量法蘭周圍。此外，一個保護盒可以安裝于TF傳感器附近且不會影響信號。
